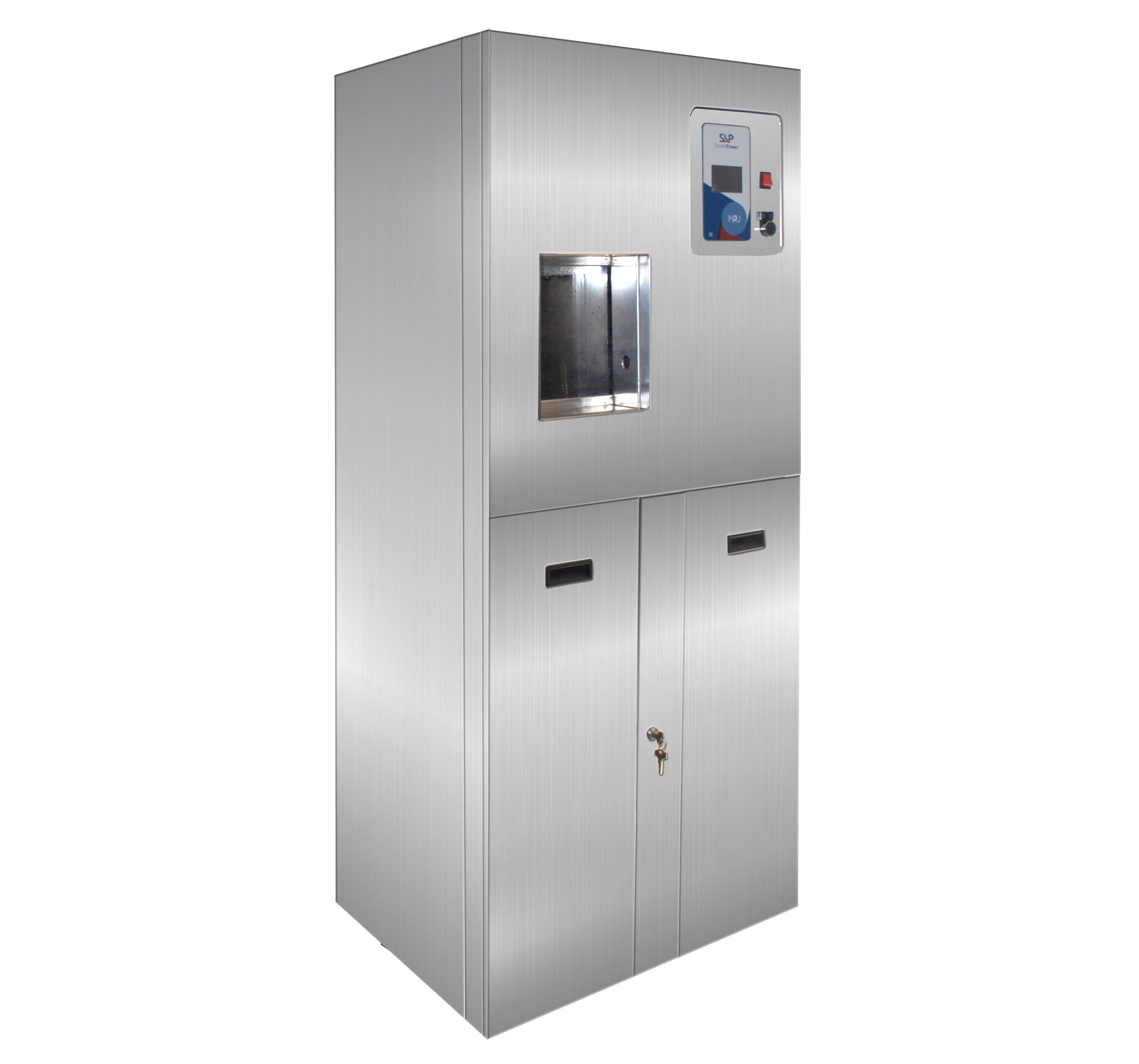

Modello: P-flow
Destinazione d’uso: P-flow è un dispositivo per lo svuotamento e separazione selettivo delle sacche di urina.
Il dispositivo è in grado di smaltire in sicurezza l’urina contenuta all’interno della sacca negli scarichi urbani.
La risulta “sacca” in materiale plastico dopo la perforazione viene sciacquata mediante un flusso di acqua aggiunta di un prodotto chimico con triplice azione detergente, antiodorante e igienizzante.
Automaticamente ed in modo controllato la sacca viene conferita all’interno dell’apposito contenitore per poi essere ritirata e portata in smaltimento.
Funzionamento:
L’operatore introduce la sacca all’interno della camera precedentemente aperta con sensore automatico.
Alla chiusura della porta la macchina esegue un controllo di stato per la verifica delle sicurezze predisponendosi per l’operatività.
Sul display touch-screen l’operatore dovrà soltanto selezionare il numero di sacche da processare e premere Start per l’avvio del ciclo.
La macchina inizia le varie fasi di lavoro che si susseguono in:
- Foratura della sacca;
- Eliminizione dei residui con pressa pneumatica per il perfetto svuotamento;
- Scarico;
- Risciacquo con acqua aggiunta di prodotto chimico a triplice azione;
- Scuotimento del cestello per l’eliminazione dei residui di acqua;
- Conferimento della sacca vuota nell’apposito contenitore di recupero;
- Risciacquo finale della camera con prodotto chimico per predisposizione al nuovo ciclo.
Descrizione
Caratteristiche Costruttive Generali:
- Struttura portante e pannellature realizzate in acciaio AISI 304.
- Camera di lavaggio realizzata in acciaio AISI 304 delle dimensioni di (LxPxH) 255x330x300mm.
- Porta di chiusura trasparente realizzata in plexiglass con azionamento automatica mediante pistone pneumatico e sensore di prossimità.
- Pressa di rottura sacca realizzata in acciaio AISI 304 azionata mediante pistone pneumatico.
- Sistema di taglio tubo sacca pneumatico azionabile dal pannello macchina.
- Sistema di lavaggio e sanificazione mediante testina rotativa 360°.
- Sistema di prelevamento prodotto chimico mediante pompa peristaltica.
- Compressore d’aria integrato nel corpo macchina.
- Ruote per il trasporto e piedini di stazionamento.
Sistema di gestione e controllo:
- Sistema di gestione mediante display touch-screen a colori 4”.
- Sistema di comando mediante scheda elettronica a logica programmabile.
- Pulsante di on/off
- Pulsante di taglio tubo sacca.
- Possibilità di modifica parametri cicli codificato con password.
- Sistema di rilevamento presenza contenitore recupero sacche con sensore a fotocellula.
- Sistema di rilevamento livello detergente.
Sistemi di sicurezza:
- Sistema di rilevamento stato della porta che ne impedisce il funzionamento se non chiusa.
- Sistema di rilevamento chiusura pannello contenitore recupero sacche vuote.
- Sistema di rilevamento chiusura pannello detergente.
- Sistema di rilevamento chiusura pannello corpo macchina
